XHQ氣動弧門卸料器

概述

　　XHQ系列氣動弧門卸料器是國內近年來發展起來的一種新型卸料設備。該卸料器通過水銀開關或行程開關實現氣路的遺、斷；通過限位擋塊實現弧門的開啟、閉合位置；通過調節定位銷軸在銷軸板上的位置實現弧門開啟的大小，從而實現卸料量的調節。

　　氣動弧門卸料器正常情況下穩定可靠，維修量很少，只需定期向各轉動部件內加潤滑脂即可；當運行一段期限后進行設備大修時 將各處軸套拆開進行清理，磨損嚴重的進行更換即可。

特點

　　1、能自動開啟、關閉．啟閉方便、靈活、準確；
　　2、給料且可調，易于實現自動控制；
　　3、結構簡單*外形尺寸小*安裝操作簡便；運行可靠，維修方便；
　　4、重量輕，運行費用低，磨損小，噪音低；
　　5、安裝高度低，可取代料倉錐體或部分錐體，不需要基礎。
　　6、工作安全可靠，不受失電的影響。

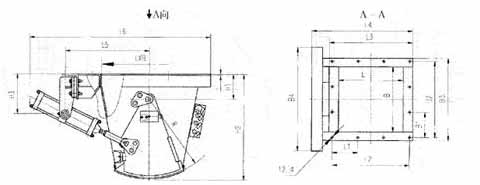

XHQ氣動弧門卸料器尺寸:

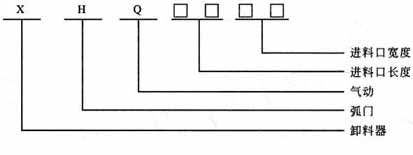

XHQ氣動弧門卸料器型號圖:





參數

型號	進料口尺寸	生產率（T/h）	料倉直徑	料倉容量(m3)	重量
XHQ6060	600×600	50－400	800－1000	42104	300
XHQ7070	700×700	100－600	900－1200	42170	400
XHQ8080	800×800	200－800	1000－1500	42236	500

　　注：表中生產率按物料容重1．6t／m3計算。



氣動弧門卸料器外形尺寸表



型號	參　　　　　　　　　　　　　　　　　　　數
	L	B	L1	L2	L3	L4
XHQ6060	600	600	240	3×240	776	938
XHQ7070	700	700	270	3×270	900	978
XHQ8080	800	800	310	3×310	1000	1015







型號	參　　　　　　　　　　　　　　　　　　　數
	B1	B2	B3	B4	ф	H
XHQ6060	240	3×240	776	980	19	8
XHQ7070	270	3×270	900	1080	22	8
XHQ8080	310	3×310	1000	1180	22	8





用途

XHQ系列氣動弧門卸料器廣泛應用于煤炭、電力、化工、建樹、冶金、礦山、食品、糧食、醫藥、交通運輸?shù)炔块T的散體物料的卸料。
